WRNT-11 锅炉炉壁热电偶
简单介绍
WRNT-11 锅炉炉壁热电偶的详细介绍

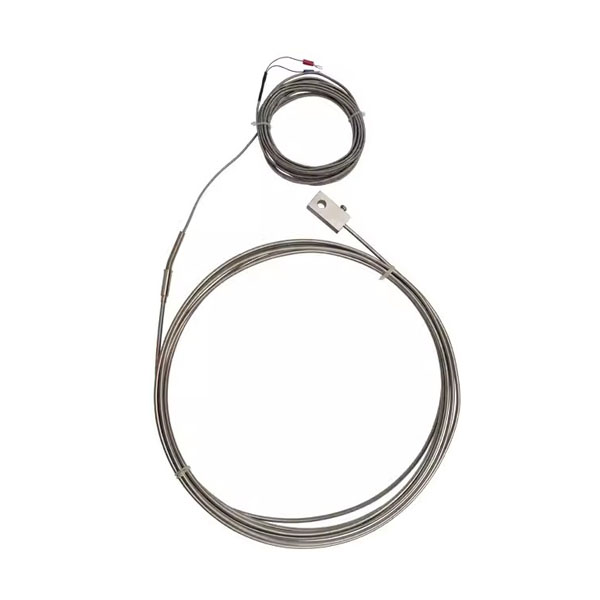

WRNT-11锅炉炉壁热电偶概述
是采用Φ4、Φ5直径的铠装元件作测温探头，引出线做成电缆状，测量端用螺钉或焊接方法紧固在导热板上（当采用热电阻时，不准用气焊法），而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉（管）壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。
适合于电厂锅炉炉壁，管壁及其它圆柱体表面测量。
测量范围℃：（WRNT-11）0～800℃
（WRET-11）0～600℃
分度号：K或E
热响应时间T0.5：接壳式≤0.8： 绝缘式≤2.5
安装方式：三点焊接（A部为焊接点或用M8螺钉固定）
曲面R尺寸：R＝29mm，R＝100 mm
导热板面积：20×40 mm2
结构方式：接壳式（长L＝2500 mm）
绝缘式（长L＝8000 mm）
长度L mm：3000，4000，6000，8000，10000，15000，20000，25000
锅炉炉壁热电偶规格及型号
|
型号 |
分度号 |
测量范围 |
插入方向 |
固定装置形式 |
长度L(mm) |
附注 |
|
WRNT-11Z WRNT2-11Z |
K |
0~800℃ |
沿管道轴向 |
焊接固定 导热板式 |
3000 4000 6000 8000 10000 15000 20000 25000 |
l、抱箍半径或导热板曲面半径:R=29或R=100; 2、导热板材料:1Crl8Ni9Ti; 3、热响应时间:接壳式偶Υ0.5≤0.8秒;绝缘式偶Υ0.5≤2.5秒。 |
|
WRET-11Z WRET2-11Z |
E |
0~600℃ |
||||
|
WRNT-11J WRNT2-11J |
K |
-200~+500℃ |
沿管道径向 |
|||
|
WRET-11J WRET2-11J |
E |
0~800℃ |
||||
|
WRNT-51Z WRNT2-51Z |
K |
0~600℃ |
沿管道轴向
|
抱箍固定 导热板式 |
||
|
WRET-51Z WRET2-51Z |
E |
-200~+500℃ |
||||
|
WRNT-51J WRNT2-51J |
K |
0~800℃ |
沿管道径向 |
|||
|
WRET-51J WRET2-51J |
E |
0~600℃ |
|
型号 |
分度号 |
测温范围℃ |
测量端形式 |
规格 |
|
|
L |
L1 |
||||
|
WRNK-191M WRNK2-191M |
K |
0~800 |
绝缘式 |
1000 2000 3000 4000 5000 6000 8000 10000 |
1000 2000 3000 4000 5000 6000 8000 10000 |
|
WREK-191M WREK2-191M |
E |
0~600 |
|||
|
WRNK-192M WRNK2-192M |
K |
0~800 |
接壳式 |
||
|
WREK-192M WREK2-192M |
E |
0~600 |
|||
