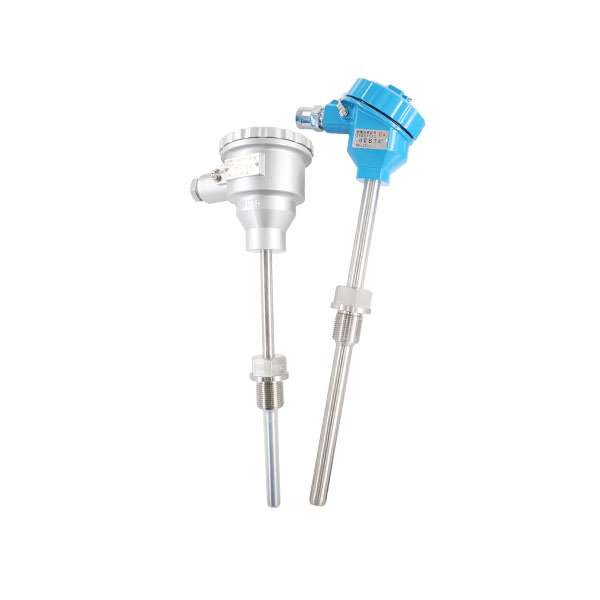

WRM-240 固定螺纹式防爆热电偶
简单介绍
WRM-240 固定螺纹式防爆热电偶的详细介绍
WRM-240固定螺纹式防爆热电偶概述
工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的热电偶非常不**，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆或本安型热电偶作温度传感器，本厂生产的隔爆或本安型热电偶产品适用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4、iaⅡCT6温度组别区间内具有爆炸性气体危险的场所内。
隔爆或本安型热电偶技术性能符合JB/T9238-1999工业热电偶技术条件和GB/T16839.1-1997、GB/T16839.2-1997工业热电偶分度表及允许误差。
目前我厂生产的工业用隔爆热电偶有镍铬-镍硅（K型）和镍铬-铜镍（E型）两种。
本安型热电偶必须使用本安补偿导线，其分布参数控制范围：总电感量≤2mH，电容量≤0.06μf，同时使用关联设备**栅，关联设备的选用按下列原则，热电偶（必须是绝缘式）配低内阻二次仪表时，选用MTL75/ac,Z605/EX、LB95/ac，配高内阻二次仪表时，选用MTL760/ac，Z960/ac，LB960/ac**栅，**栅的具体接线见制造厂的说明书。
◆电气设备类别
I类—煤矿井下用电气设备
II类—工厂用电气设备
◆防爆等级
防爆热电偶的防爆等级按其使用于爆炸性气体混合物最大试验安全间隙分为A、B、C三级。
|
类别 |
级别 |
最大试验安全间隙(MESG)mm |
|
II |
A |
0.9≤MESG |
|
B |
0.5 |
|
|
C |
MESG≤0.5 |
◆温度组别
隔爆型、本安型热电偶的温度组别按其外露部分*高表面温度分为T1～T6六组。
|
温度组别 |
允许*高表面温度℃ |
|
T1 T2 T3 T4 T5 T6 |
450 300 200 135 100 85 |
◆防爆级别
Exd II口T口
Exia II口T口
Exib II口T口
◆防护等级
IP65
WRM-240固定螺纹式防爆热电偶接线盒形式
WRM-240固定螺纹式防爆热电偶安装端子形式
WRM-240固定螺纹式防爆热电偶型号命名方法
WRM-240固定螺纹式防爆热电偶参数规格
|
产品展示 |
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材料 |
规格 |
|
|
|
WRM-240 WRM2-240 |
N |
0~800 0~1000 |
<90S |
1Cr18Ni9Ti 0Cr25Ni20 |
d |
L×l |
|
WRM-240G WRM2-240G |
<24S |
￠16 |
300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
||||
|
WRN-240 WRN2-240 |
K |
0~800 0~1000 |
<90S |
1Cr18Ni9Ti 0Cr25Ni20 |
|||
|
WRN-240G WRN2-240G |
<24S |
||||||
|
WRE-240 WRE2-240 |
E |
0~700 |
<90S |
1Cr18Ni9Ti |
|||
|
WRE-240G WRE2-240G |
<24S |
||||||
|
WRC-240 WRC2-240 |
T |
0~350 |
<90S |
1Cr18Ni9Ti |
|||
|
WRC-240G WRC2-240G |
<24S |
||||||
|
WRF-240 WRF2-240 |
J |
0~600 |
<90S |
1Cr18Ni9Ti |
|||
|
WRF-240G WRF2-240G |
<24S |
||||||
1）热电偶I级按协议订货；
2）保护管其余材质根据协议订货；
3）公称压力≤10MPa
|
型号示例 |
螺纹规格 |
产品示意图 |
|
|
代号 |
M |
||
|
WRN-240 |
|
M27×2 |
|
|
WRN-240A |
A |
G3/4 |
|
|
WRN-240C |
C |
NPT3/4 |
|
|
WRN-240G |
|
M27×2 |
|
|
WRN-241GA |
A |
G3/4 |
|
|
WRN-240GC |
C |
NPT3/4 |
|
防爆热电偶使用注意事项
1、热电偶的分度号须与所采用温度测控仪表所要求的热电偶一致;
2、安装热电偶的位置应尽可能离开强电磁场，避开大功率电源线，以免测温仪表引入附加千扰信号;
3、合理选择热电偶外套管的材质、外径大小，确保有足够的强度，并且要适应被测环境气氛。外套管表面应保持清洁，表面污渍会使热阻增加，测量温度将低于实际温度;
4、热电偶不能长时间在高允许温度下工作，否则将造成热电偶材质变化，导致测量误差大。在测量低温时，为减小热电偶的热惰性，可采用碰底型或露头型热电偶;
5、应经常检查电极和外套管是否完好，如果发现局部直径变细或外套管表面腐蚀严重等现象，应停止使用，并更换 新热电偶。热电偶损坏后，可将损坏的一端去掉，或者是把测量端与参考端对调，重新焊 接，经过校验后还可继续使用。
