SYRD75高频雷达物位计产品简介
SYRD75高频雷达物位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达料位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。

雷达物位计工作原理及产品特点
雷达料位计天线发射窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。
SYRD75高频雷达物位计，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品量程可以达到120m, 盲区可以做到8 cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

SYRD75高频雷达物位计产品技术参数

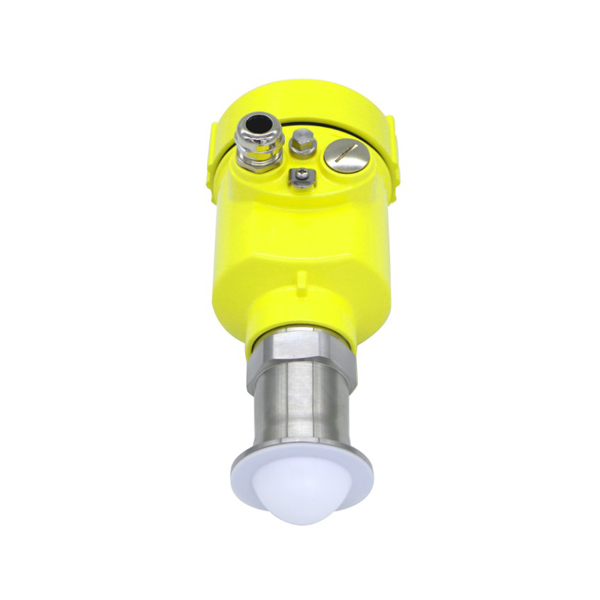

产品图片	产品名称	SYRD75高频雷达物位计
	应    用	卫生型，药水，化工原料
	测量范围	0~20米
	盲    区	6cm
	连接方式	卡箍连接
	过程温度	-40~+120℃
	过程压力	-0.1~0.3MPa
	天线尺寸	32mm透镜天线
	精     度	±2mm
	防护等级	IP67
	频     率	78GHz调频波
	波 束 角	3°
	电     源	四线制/六线(/DC24V/AC220V)
	外     壳	铝 单腔/铝 双腔/塑料/不锈钢 单腔
	信号输出	4~20mA/RS485 Modbus/继电器SPDT
	显示/编程	编程器带蓝牙/5G远程网络调试

产品外型尺寸

雷达物位计细节图


SYRD75高频雷达物位计主要优势
1、基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
2、5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
3、3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
4、波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
5、支持远程调试与远程升级，减少等待时间，提高工作效率。
6、支持蓝牙调试，方便现场人员维护工作。

安装注意事项
（1）对准目标料位，尽量保证垂直入射料位；
（2）避免虚假回波；典型工况参见以下几点：
1、保证波束范围内没有干扰物，如人梯、台阶


2、仪表安装应保证天线波束避开进料口，如图4-2所示


3、仪器安装至少离容器壁20cm，否则很可能产生错误读数，如图4-3所示

4、锥形容器尽量保证波束直射罐底，否则在罐底的测量结果可能不准确，如图4-4所示


SYRD75高频雷达物位计通讯与调试
在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。RBRD72与PC之间通过以下方式进行通讯：
1、USB转RS485串口线（四线制）；
2、USB转TTL串口线（两线制）；
3、USB转Hart-modem（两线制）进行通信。也可用通过蓝牙调试，使现场调试更安全、方便。还可以在异地，通过远程模块的4G网络进行远程调试。
