WRP-100 小铂铑热电偶
简单介绍
WRP-100 小铂铑热电偶的详细介绍

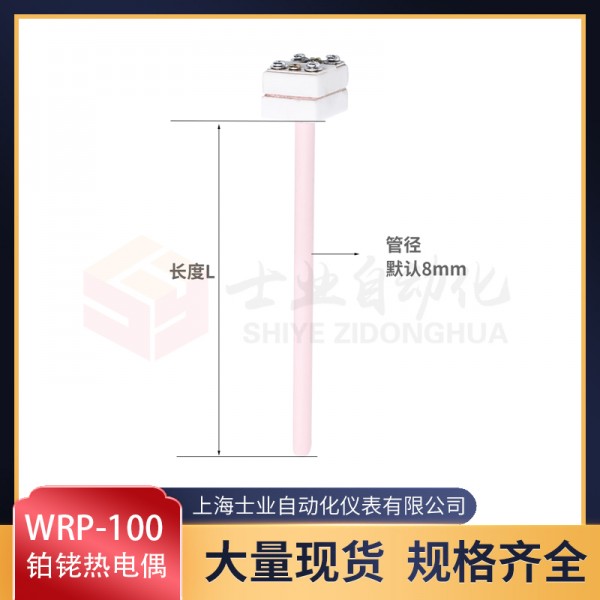

WRP-100小铂铑热电偶产品简介
WRP-100小铂铑热电偶作为测量温度的传感器，通常与显示仪表、记录仪表成计算机等配套使用。可以直接测量各种生产过程中气体、液体、熔体及固体表面的温度。WRP-100型小铂铑热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，用于粉末冶金、烧结光亮炉、真空炉、冶金炉及多种耐火材料，外观材料为刚玉，测量温度为0~1600度。产品标准：符合IEC标准分度号的B、R、J、T、N及符合我国行业标准（JB/T9497-2002）的各类装配式热电偶。铂铑是一种传统的测温原件，具有热电性能稳定、抗氧化性强，长期使用温度为0~1600℃，短期使用温度为1800℃（按丝径大小区分，分度号一般为：S、R、B）
WRP-100小铂铑热电偶主要技术指标
|
产品名称 |
小铂铑热电偶 |
|
产品型号 |
WRP-100 |
|
分度号 |
S型/B型/R型 |
|
保护管直径 |
Φ8mm（可自由定制） |
|
保护管材质 |
99刚玉 |
|
测温元件 |
铂铑丝 |
◆ 测量范围：0-1300℃
◆ 分度号：S分度
◆ 精度等级：Ⅰ级（±1.5℃或±0.0025｜t｜）
◆ 热电偶类别：铂铑10-铂
◆ 热响应时间：（T0.5<45S）在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆ 热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆ 热电偶最小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆ 热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆ 执行标准：JB/T9238-1999
WRP-100小铂铑热电偶组成部分
|
热电偶类别 |
产品型号 |
分度号 |
测温范围℃ |
保护管材料 |
规格 总长Lmm 置深lmm |
|
|
铂铑10-铂 |
WRP-100 |
S （LB-3）* |
0~1300 |
高铝质 |
252 |
225 |
注：1）热响应时间T0.5 < 45
2）打“﹡”分度号作特殊规格订货。
传感器检定流程
|
|
|
A |
|
接线盒 |
||
|
自开模，大吨位压铸机压铸; |
||
|
无气孔，无毛刺，内壁光滑; |
||
|
烤漆工艺外形更美观 |
||
|
B |
|
|
|
管径材质 |
||
|
304材质无缝不锈钢管，标准厚度2mm; |
||
|
焊接光滑，无焊痕; |
||
|
表面处理光亮 |
||
|
C |
|
|
|
感温元件 |
||
|
采用德国贺利氏品牌; |
||
|
入厂检验 |
||
|
|
||
|
D |
|
|
|
安装螺纹 |
||
|
材质304/316 |
||
|
螺纹规格执行标准，采用数控车床加工，标准倒角，无毛刺 |
||
|
|
||
|
E |
|
|
|
变送器 |
||
|
采用SMT贴片技术，使用美国进口元件 |
||
|
抗干扰设计，4道检验程序 |
||
|
保证输出，抗雷击、干扰性强 |
➢ 产品检验流程：元器件检测——外观检测——30公斤水压测试——出厂检验
|
|
|
|
|
