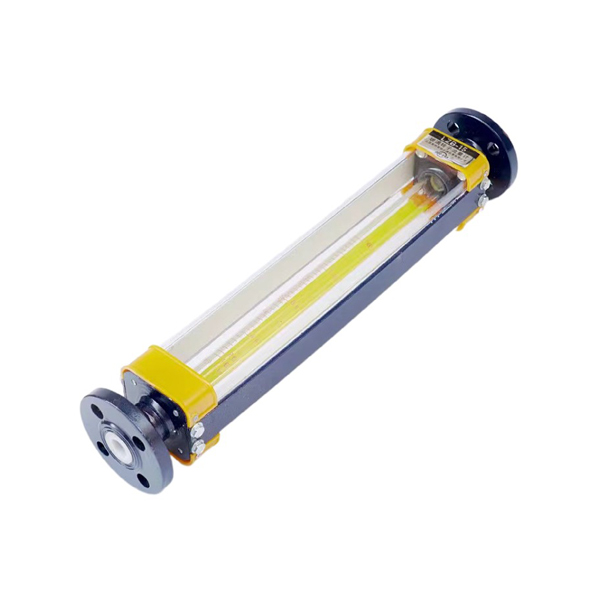

LZB-100玻璃转子流量计
简单介绍
LZB-100玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食晶、染料、环保及科学研究等各个部门中，用来测量单相非动脉（液体或气体）流体的流量。
LZB-100玻璃转子流量计的详细介绍
耐腐蚀型流量计主要用于有腐蚀性液体、气体介质流量的检侧，例如强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测.
LZB-100玻璃转子流量计特点
1、压力损失小
2、性能可靠，读数方便、直现
3、结构简单，安装使用方便
4、价格便宜
原理与结构
流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和管内可上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下间产生压差，浮子在此差压作用下上升。当此上升的力=浮子所受的浮力及粘性 升力与浮子的重力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
LZB-100玻璃转子流量计型号选择及说明
LZB-100玻璃转子流量计技术参数
|
通径DN （mm） |
型 号 | 测量范围 | 椎管长度（m） | 精度等级 | 允许被测液体状态 | |||
| 水20℃ | 空 气 | LZB/LZJ | LZB-（）F | 温度（℃） | 压力 | |||
| 20℃，10132SPa | （MPa） | |||||||
| 2 | LZB-2 | 0.4~4ml/min | 6~60ml/min | 160 | 1.5:2.5 | 2.5:4 | -20~+120 | ≤0.4 |
| 0.6~6ml/min | 10~100ml/min | |||||||
| 1.0~10ml/min | 16~160ml/min | |||||||
| 1.6~16ml/min | 25~250ml/min | |||||||
| 3 | LZB-3 | 2.5~25ml/min | 40~400ml/min | |||||
| 4~40ml/min | 60~600ml/min | |||||||
| 6~60ml/min | 100~1000ml/min | |||||||
| 10~100ml/min | 160~1600ml/min | |||||||
| 4 |
LZB-4 LZB-4F |
（1~10）L/h | （16~160）L/h | |||||
| （1.6~16）L/h | （25~250）L/h | |||||||
| （2.5~25）L/h | （40~400）L/h | |||||||
| 6 |
LZB-6 LZJ-6F |
（2.5~25）L/h | （40~400）L/h | |||||
| （4~40）L/h | （60~600）L/h | |||||||
| （6~60）L/h | （100~1000）L/h | |||||||
| 10 |
LZB-10 LZJ-10F |
（6~60）L/h | （100~1000）L/h | 2.5 | ≤0.6 | |||
| （10~100）L/h | （160~1600）L/h | |||||||
| （16~160）L/h | （250~2500）L/h | |||||||
| 15 |
LZB-15 LZJ-15F |
（16~160）L/h | （0.25~2.5）m³/h | 350 | ||||
| （25~250）L/h | （0.4~4）m³/h | |||||||
| （40~400）L/h | （0.6~6）m³/h | |||||||
| 25 |
LZB-25 LZJ-25F |
（40~400）L/h | （1~10）m³/h | |||||
| （60~600）L/h | （1.6~16）m³/h | |||||||
| （100~1000）L/h | （2.5~25）m³/h | |||||||
| 40 |
LZB-40 LZJ-40F |
（160~1600）L/h | （4~40）m³/h | 430 | ||||
| （250~2500）L/h | （6~60）m³/h | |||||||
| 50 |
LZB-50 LZJ-50F |
（0.4~4）m³/h | （10~100）m³/h | 450 | ||||
| （0.6~6）m³/h | （16~160）m³/h | |||||||
| 80 |
LZB-80 LZB-80F |
（1~10）m³/h | （50~250）m³/h | 500 | ≤0.4 | |||
| （1.6~16）m³/h | 80~400）m³/h | |||||||
| 100 |
LZB-100 LZB-100F |
（5~25）m³/h | （120~600）m³/h | |||||
| （8~40）m³/h | （200~1000）m³/h | |||||||
流量计与被测介质接触部分材料
普通型
| LZB-2 LZB-3 LZB-4 LZB-6 LZB-10 | |||
| 基座及阀针 | 止档 | 浮子 | 密封填料 |
| 黄铜镀铬 | 聚四氟乙烯（PTEE） |
玛瑙球或 （304）不锈钢 |
耐酸碱橡胶（Ⅳ-1 |
| LZB-15 LZB-25 LZB-40 | |||
| 法兰 | 止档 | 浮子及导杆 | 密封填料 |
|
铸铁内 衬耐酸碱橡胶（Ⅳ-1） |
聚四氟乙烯（PTEE） | （304）不锈钢 | 耐酸碱橡胶（Ⅳ-1） |
| LZB-50 LZB-80 LZB-100 | |||
| 法兰 | 止档 | 浮子及导杆 | 密封填料 |
|
铸铁内涂 氨基烘漆 |
铸铁内涂 氨基烘漆 |
（304）不锈钢 | 耐酸碱橡胶（Ⅳ-1） |
注：※所有通径流量计锥形玻管材料为高硼硅质玻璃。（下同）
◉全不锈钢型LZB-口口B或LZB-口口B0
法兰或基座及阀针、浮子及导杆、支承板、罩壳及螺栓等均为不锈钢，型号为LZB-口口B。 DN≤10mm,
全不锈钢型过流材质可选316L不锈钢，型号为LZB-2~10B0,需定做。
◉耐腐型LZB-口口F或LZB-口口F/B
DN2~10采用PTFE基座，DN15~100采用铸铁法兰内衬PTFE，型号为LZB-口口F;
DN15~100如要采用不锈钢法兰内衬PTFE.则为全不锈钢耐腐型。型号为LZB-口口F/B，需定做;
防腐型浮子采用玛瑙球或PTFE，密封圈选用氟橡胶;
