WRCK-292带补偿导线式铠装热电偶

您所在的位置：首页 > 产品展示 > 铠装热电偶(阻) > WRCK-292带补偿导线式铠装热电偶

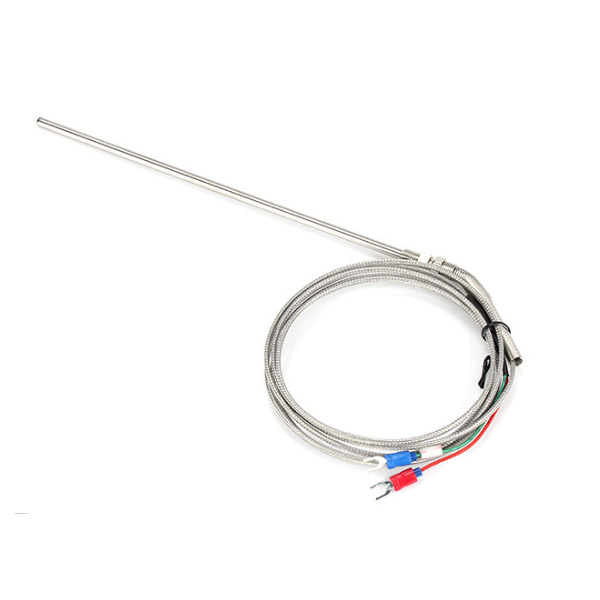

WRCK-292带补偿导线式铠装热电偶

点击看大图

简单介绍

WRCK-292带补偿导线式铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。

WRCK-292带补偿导线式铠装热电偶的详细介绍

WRCK-292带补偿导线式铠装热电偶概述

WRCK-292带补偿导线式铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。同时，亦可以作为装配式热电偶的感温组件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度，应符合GB/T18404-2001标准。

WRCK-292带补偿导线式铠装热电偶主要技术指标

◆测温范围和准确度

类别	代号	分度号	套管外径mm	常用温度℃	zui高使用温度℃	允许偏差Δt
						测量范围℃	允差值
镍铬-铜镍	WREK	E	≥￠3	600	700	0～700	±2.5℃或±0.0075ㄧtㄧ
镍铬-镍硅	WRNK	K	≥￠3	800	950	0～900	±2.5℃或±0.0075ㄧtㄧ
铜-铜镍	WRCK	T	≥￠3	350	400	＜-200	未作规定
						-40～350	±1℃或±0.0075ㄧtㄧ

注：1、t为被测温度的值

2、T型分度号产品需与厂方协商订货

◆铠装热电偶热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T0.5表示。

铠装热电偶热响应时间不大于下表的规定：

热响应时间T_0.5s	接壳式	缘式
套管直径（mm）	接壳式	缘式
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

◆缘电阻：当周围空气温度为20±15℃，相对湿度不大于80%时，缘型铠装热电偶的偶丝与外套管之间的缘电阻值应符合下表的规定。

套管直径 mm	试验电压 V-DC	缘电阻 MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000

外径和名义长度标准规格

铠装热电偶外径d mm
￠8	￠6	￠5	￠4	￠3
50	50	50	50	50
75	75	75	75	75
100	100	100	100	100
150	150	150	150	150
200	200	200	200	200
250	250	250	250	250
300	300	300	300	300
400	400	400	400	400
500	500	500	500	500
750	750	750	750	750
1000	1000	1000	1000	1000
	1250	1250	1250	1250
	1500	1500	1500	1500
	2000	2000	2000	2000
		2500	2500	2500
		3000	3000	3000
		4000	4000	4000
			5000	5000
			7500	7500
			10000	10000
				15000

注：1、直径￠3mm缘式铠装热电偶名义总长L不得大于10000mm。

2、铠装热电偶直径d≤￠5mm，并装有防溅式或防水式接线盒的产品，热电偶露出设备部分，用户在安装时必须加装支架等辅助支承，增加其刚度，确保紧固，防止接线盒受振动而引起摇摆，损坏热电偶。

3、直径￠2mm铠装热电偶须和本厂协商订货。

WRCK-292带补偿导线式铠装热电偶工作原理

WRCK-292带补偿导线式铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电的长度，直径无关。

铠装热电偶的结构是由导体、缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。

铠装热电偶分缘式和接壳式两种。

结构

● 铠装热电偶材料结构形式：

● 测量端（热端）结构形式：

铠装热电偶型号规格

◆固定卡套螺纹装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬-铜镍	WREK-201 WREK-221 WREK-231 WREK-281 WREK-291	E (EA-2)﹡	缘式
单支镍铬-铜镍	WREK-202 WREK-222 WREK-232 WREK-282 WREK-292		接壳式
双支镍铬-铜镍	WREK₂-221 WREK₂-231		缘式
双支镍铬-铜镍	WREK₂-222 WREK₂-232		接壳式
单支镍铬-镍硅	WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291	K (EU-2)﹡	缘式
单支镍铬-镍硅	WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292		接壳式
双支镍铬-镍硅	WRNK₂-221 WRNK₂-231		缘式
双支镍铬-镍硅	WRNK₂-222 WRNK₂-232		接壳式
单支铜-铜镍	WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291	T (CK)﹡	缘式
单支铜-铜镍	WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292		接壳式
双支铜-铜镍	WRCK₂-221 WRCK₂-231		缘式
双支铜-铜镍	WRCK₂-222 WRCK₂-232		接壳式

注：（1）打“﹡”分度号作特殊规格订货

（2）套管外径dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

WRCK-292带补偿导线式铠装热电偶型号表示

W	R	规格							内容
		N	镍铬－镍硅
		E	镍铬－铜镍
		C	铜－铜镍
		测温元件材料	K
			铠装式	-	1	无固定装置式
					2	固定卡套螺纹
					3	可动卡套螺纹
					4	固定卡套法兰
					5	可动卡套法兰
					安装固定形式	0	无接线盒式
						2	防溅式
						3	防水式
						8	手柄式
						8	小接线盒式
						9	带补偿导线
						接线盒形式	1	绝缘式
							2	接壳式
							7	绝缘式（手柄式）
							8	接壳式（手柄式）
							工作端形式	3	3对
								4	4对
								5	5对
								6	6对
								多对式
W	R	口	K	-	口	口	口	口
