WRNK-336 铠装热电偶
简单介绍
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0C~1300C范围内液体，蒸汽和气体介质以及固体表面温
WRNK-336 铠装热电偶的详细介绍

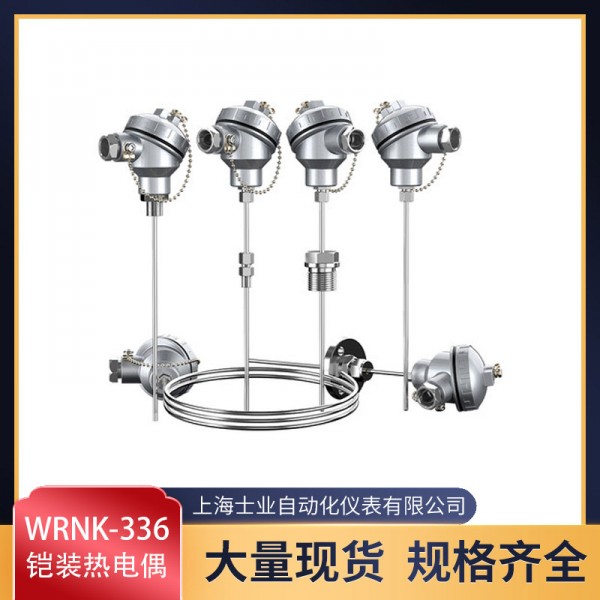

WRNK-336铠装热电偶产品简介
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
WRNK-336铠装热电偶产品特点：
1.热响应时间少，减小动态误差；
2.可弯曲安装使用；
3.测量范围大；
4.机械强度高，耐压性能好；
WRNK-336铠装热电偶工作原理：
铠装热电偶的电由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
WRNK-336铠装热电偶主要技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
WRNK-336铠装热电偶测量范围及允差：
7、WRNK-336铠装热电偶推荐使用温度：
8、型号命名方法：
补偿导线式铠装热电偶(缘式)选型一览表
1)热电偶I级按协议订货；
2)保护管其余材质根据协议订货；
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
WRNK-336铠装热电偶产品特点：
1.热响应时间少，减小动态误差；
2.可弯曲安装使用；
3.测量范围大；
4.机械强度高，耐压性能好；
WRNK-336铠装热电偶工作原理：
铠装热电偶的电由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
WRNK-336铠装热电偶主要技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
WRNK-336铠装热电偶测量范围及允差：
|
型号
|
分度号
|
允差等级
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
||
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
||
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
||
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~1000
|
||
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
||
5、常温缘电阻：
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电与外套管之间的缘电阻>1000MΩ。即1m长的试样的缘电阻为1000MΩ；10m长的试样的缘电阻为100MΩ；
6、偶丝直径及材料：
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电与外套管之间的缘电阻>1000MΩ。即1m长的试样的缘电阻为1000MΩ；10m长的试样的缘电阻为100MΩ；
6、偶丝直径及材料：
|
偶丝形式
|
单支式
|
双支式
|
|
|
套管直径
|
Ф2Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3Ф4 Ф5 Ф6 Ф8
|
|
|
套管材质
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
|
S
|
GH3039
|
GH3039
|
|
7、WRNK-336铠装热电偶推荐使用温度：
|
品 种
|
套管材料
|
外 径
|
使用温度(°Ｃ)
|
|
|
长期使用
|
短期使用
|
|||
|
镍铬-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5.0，6.0，8.0
|
800
|
900
|
||
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
|
4.0，5.0
|
900
|
1000
|
||
|
6.0，8.0
|
1000
|
1100
|
||
|
镍铬硅-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
||
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
|
4.0,5.0
|
1000
|
1100
|
||
|
6.0,8.0
|
1100
|
1200
|
||
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||
|
镍铬-铜镍
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
||
|
6.0,8.0
|
700
|
800
|
||
|
铁-铜镍
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
||
|
6.0,8.0
|
600
|
750
|
||
|
铜-铜镍
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
||
|
铂铑10-铂
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||
8、型号命名方法：
补偿导线式铠装热电偶(缘式)选型一览表
|
产品型号
|
分 度 号
|
温度范围 ℃
|
长 度(mm)
|
安装固定装置
|
|
|
L
|
L1
|
||||
|
WRPK-191
|
S
|
0-1300
|
100 200
300 400 500 750 1000 1500 2000 3000 4000 5000 7500 10000 15000 25000 |
500 750
1000 1500 2000 3000 4000 5000 7500 10000 15000 25000 |
无固定装置
|
|
WRMK-191
|
N
|
0-1100
|
|||
|
WRNK-191
|
K
|
0-1100
|
|||
|
WREK-191
|
E
|
0-600
|
|||
|
WRCK-191
|
T
|
0-350
|
|||
|
WRFK-191
|
J
|
0-500
|
|||
|
WRPK-291
|
S
|
0-1300
|
固定卡套螺纹
|
||
|
WRMK-291
|
N
|
0-1100
|
|||
|
WRNK-291
|
K
|
0-1100
|
|||
|
WREK-291
|
E
|
0-600
|
|||
|
WRCK-291
|
T
|
0-350
|
|||
|
WRFK-291
|
J
|
0-500
|
|||
|
WRPK-391
|
S
|
0-1300
|
活动卡套螺纹
|
||
|
WRMK-391
|
N
|
0-1100
|
|||
|
WRNK-391
|
K
|
0-1100
|
|||
|
WREK-391
|
E
|
0-600
|
|||
|
WRCK-391
|
T
|
0-350
|
|||
|
WRFK-391
|
J
|
0-500
|
|||
|
WRPK-491
|
S
|
0-1300
|
固定卡套法兰
|
||
|
WRMK-491
|
N
|
0-1100
|
|||
|
WRNK-491
|
K
|
0-1100
|
|||
|
WREK-491
|
E
|
0-600
|
|||
|
WRCK-491
|
T
|
0-350
|
|||
|
WRFK-491
|
J
|
0-500
|
|||
|
WRPK-591
|
S
|
0-1300
|
活动卡套法兰
|
||
|
WRMK-591
|
N
|
0-1100
|
|||
|
WRNK-591
|
K
|
0-1100
|
|||
|
WREK-591
|
E
|
0-600
|
|||
|
WRCK-591
|
T
|
0-350
|
|||
|
WRFK-591
|
J
|
0-500
|
|||
1)热电偶I级按协议订货；
2)保护管其余材质根据协议订货；
传感器检定流程
|
|
|
A |
|
接线盒 |
||
|
自开模，大吨位压铸机压铸; |
||
|
无气孔，无毛刺，内壁光滑; |
||
|
烤漆工艺外形更美观 |
||
|
B |
|
|
|
管径材质 |
||
|
304材质无缝不锈钢管，标准厚度2mm; |
||
|
焊接光滑，无焊痕; |
||
|
表面处理光亮 |
||
|
C |
|
|
|
感温元件 |
||
|
采用德国贺利氏品牌; |
||
|
入厂检验 |
||
|
|
||
|
D |
|
|
|
安装螺纹 |
||
|
材质304/316 |
||
|
螺纹规格执行标准，采用数控车床加工，标准倒角，无毛刺 |
||
|
|
||
|
E |
|
|
|
变送器 |
||
|
采用SMT贴片技术，使用美国进口元件 |
||
|
抗干扰设计，4道检验程序 |
||
|
保证输出，抗雷击、干扰性强 |
➢ 产品检验流程：元器件检测——外观检测——30公斤水压测试——出厂检验
|
|
|
|
|
